Struktur motor forklift listrik langkung sederhana tibatan forklift durukan internal.Gambar nunjukkeun 1DC tipe 1t kasaimbangan garpu lempeng beurat motor forklift listrik.
Konstruksi dasar motor forklift listrik diwangun ku komponén ieu:
1.Unit kakuatan: pak batré.Tegangan batré standar nyaéta 24, 30, 48, sareng 72V.
2.Pigura: nyaéta pigura forklift, dilas ku baja jeung baja.Ampir kabéh bagian tina forklift dipasang dina pigura.Ieu subjected kana rupa beban salila operasi, jadi kudu boga kakuatan cukup jeung rigidity.
3. Transmisi: Kakuatan motor dikirimkeun ka roda nyetir forklift.
4. Sistem setir: ngontrol arah nyetir forklift.
5. Sistem rem: ngadamel forklift drive ngalambatkeun sareng eureun.
6. Sistem motor sareng listrik: Sistem éléktrik ngatur motor ngaliwatan sababaraha komponén pikeun ngahontal mimiti, eureun, ngabalikeun sareng pangaturan laju forklift, sareng kana motor pompa minyak atanapi tekanan hidrolik.
XINDAKatalog motor DC | ||
kakuatan dipeunteun | Item No. | poto produk |
| Motor Forklift Listrik | |

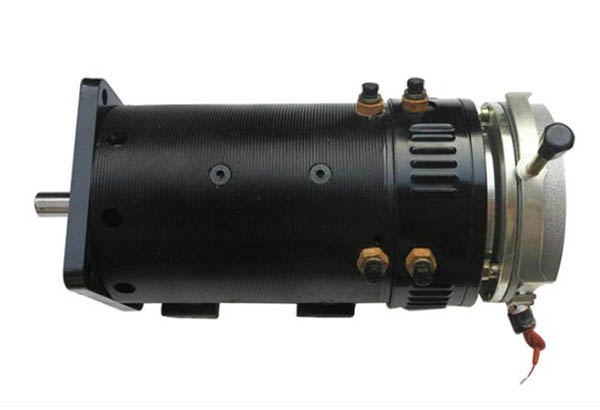

| DC traction Motor listrik |
|
7KW | DC traction Modél Motor Listrik 242ZDC 242ZD706H15 |
|
5KW | Modél Motor Listrik traction DC 192ZDC 192ZD525H9 |
|
4KW | Modél Motor Listrik traction DC 170ZDC 170ZD402H2A3 |
|

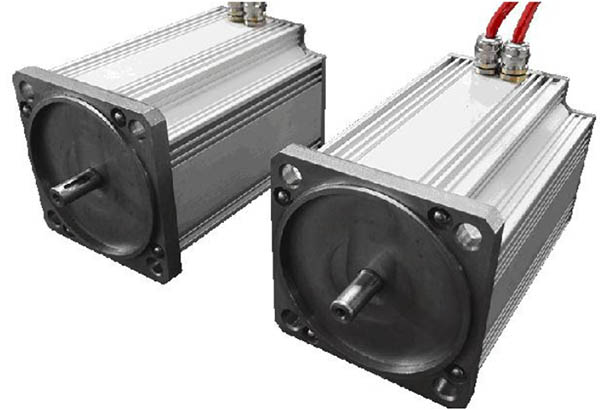

| DC MOTOR pikeun Vehicle Electric |
|

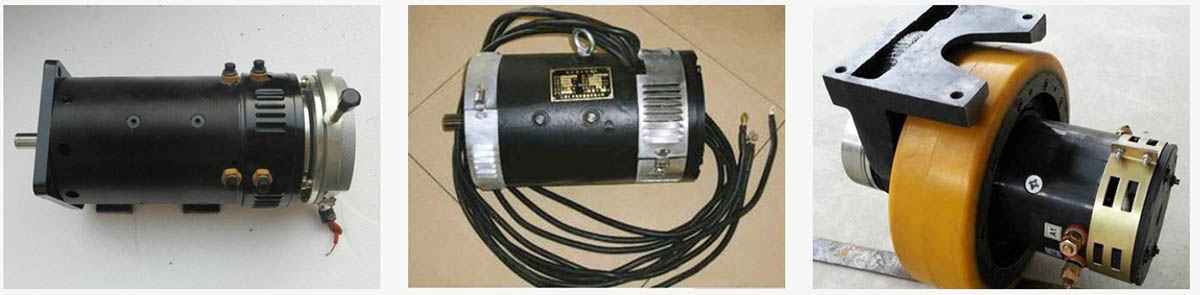

| Forklift Listrik Motor Listrik |
|
| Forklift Listrik Motor Listrik |
XINDA DC Motor Series Spésifikasi Lambaran | ||||||||
Daya Dipeunteun (KW) | 3 | 4 | 4.5 | 5 | 6 | 7 | 7.5 | 10 |
Tegangan Batré (VDC) | 48/60/72 | 72 | 96/144 | |||||
Overload Multiples | 2.5 | |||||||
Dipeunteun Ayeuna (A) | 73/58.4/48.7 | 96,8 / 77,5 / 64,5 | 109/87.2/72.7 | 118/94.7/78.9 | 138.9/111/92.5 | 108 | 116 | 116/77 |
Torsi Dipeunteun (NM) | 10.2 | 13.6 | 15.3 | 17 | 20.5 | 23.9 | 25.6 | 34 |
Laju dipeunteun (RPM) | 2800 | |||||||
Laju Puncak (RPM) | 4500 | |||||||
Sistem Gawé | S2: 60 mnt | |||||||
Tingkat insulasi | H | |||||||
Métode Cooling | cooling alam / cooling hawa | |||||||
Efisiensi (100% BEBAN) | 85 | 86 | 86 | 88 | 88 | 88 | 90 | 90 |
Tingkat panyalindungan | IP23 (IP44) | |||||||
Aplikasi | panumpang-speed low / wahana logistik / kandaraan golf / kandaraan sightseeing / van pulisi / treuk / kandaraan tumpukan, jsb. |
